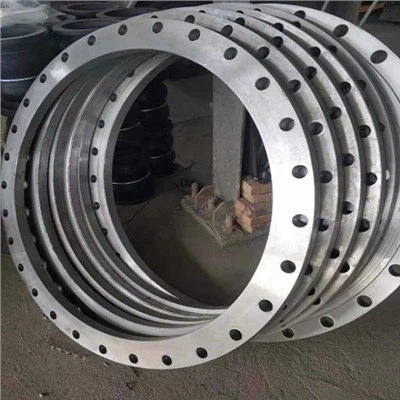

Plochá čelní příruba
Flat faced flange, zkráceně FF, je příruba, která je obrobena naplocho a nemá hřeben jako vyvýšené čelo nebo příruba prstencového typu.
- Rychlé dodání
- Zajištění kvality
- Zákaznický servis 24/7
Představení produktu
Profil společnosti
Společnost Shandong Daye Pipes Co., Ltd. byla založena v roce 2006 jako profesionální společnost s kombinovanými službami pokrývajícími obchod a zpracování svitků, plechů, tyčí atd. z nerezové oceli, podporované hotovými sklady, aby byly splněny požadavky na rychlou přepravu.
Zabýváme se především prodejem nerezových plechů, trubek, svitků, pásů, profilových tyčí atd., které se používají v dekoraci, lékařském průmyslu, potravinářském průmyslu, stavebnictví atd., a získali jsme dobrou zpětnou vazbu a vytvořili vzájemnou důvěru s našimi klienty.
Proč si vybrat nás
Profesionální tým
Naše špičková zařízení a náš vysoce kvalifikovaný tým profesionálů nám umožňují nabízet kompletní řadu kovaných ocelových přírub a vysoce speciálních kovaných komponentů. Naše produktová řada se vyznačuje nejvyššími standardy kvality, produktivity a spolehlivosti.
Kontrola kvality
S letitým růstem jsme dosáhli strategické spolupráce s mnoha závody na nerezovou ocel, včetně TISCO, BAOSTEEL, POSCO (ZPSS) a dalších prvotřídních.
Pokročilé vybavení
Máme 2000 metrů čtverečních skladovacího a zpracovatelského centra, které pokrývalo zařízení pro řezání, řezání v horizontále, laserové řezání, plazmové a brusky a embosovací stroje.
Vlastní servis
A. Stabilní kvalita: Pochází z dobrých materiálů a techniky
B. Nižší cena: Není nejlevnější, ale nejnižší při stejné kvalitě
C. Dobrý servis: Uspokojivý servis před a po prodeji
D. Dodací lhůta: Do 15 dnů poté, co obdržíme 30% T/T od kupujícího

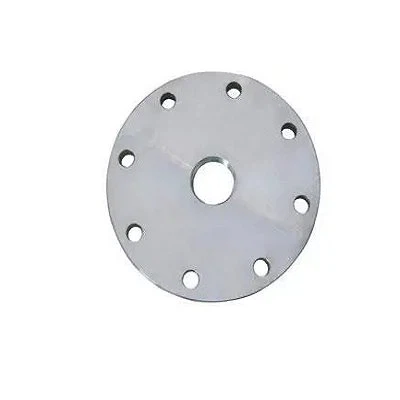

Plochá příruba s posuvným pouzdrem 8 otvorů
Příruba je druh kroužku vyrobený z materiálů, které mohou způsobit plastickou deformaci a mají určitou pevnost. Většina přírub je vyřezána z nekovových desek nebo vyrobena v profesionálních továrnách podle zadaných rozměrů.
Plochá příruba z nerezové oceli 304
Ve srovnání s přírubou s krkem lze deskovou přírubu rozdělit na přírubu z uhlíkové oceli, přírubu z nerezové oceli a přírubu z legované oceli podle materiálu.
Hlavní charakteristiky příruby jsou způsob připojení a forma těsnění. Hlavním ovlivňujícím parametrem je tlak potrubí (různá média ovlivňují výběr materiálů).
Co je Flat Face Flange?
Flat faced flange, zkráceně FF, je příruba, která je obrobena naplocho a nemá hřeben jako vyvýšené čelo nebo příruba prstencového typu. Plochý povrch umožňuje, aby těsnění mělo plný kontakt s celým spojovacím povrchem. Účelem plochého čela je eliminovat ohybový moment působící na přírubu při utahování šroubů. Při použití litinových nebo sklolaminátových přírub může tento ohybový moment přírubu snadno zlomit.
Obecně se příruby s plochým čelem používají v prostředí s nízkým tlakem a teplotou, jako je úprava vody nebo sací příruby čerpadla. Ploché čelní příruby jsou obvykle běžné, když jsou potrubí nebo součásti potrubí křehké, jako je plast, sklolaminát nebo litina.
Výhody ploché čelní příruby
Plochá deska
Příruba s jednoduchým čelem, na rozdíl od
Raised Face příruba (RF), má rovný povrch bez okrajů, který je připojen k přírubě stejného tvaru pomocí vhodného těsnění.
Tloušťka
Flat Face Flange (FF) má vhodné tloušťky při různém tlaku a teplotě podle potřeb zákazníka a stávajících norem. Tyto tloušťky mohou zahrnovat 1/2 palce, 3/4 palce atd.
Materiál
Příruba FF je obvykle vyrobena z uhlíkové oceli, nerezové oceli, legované oceli, hliníku atd. Tyto materiály jsou vhodné do průmyslového prostředí díky své vysoké odolnosti proti korozi, opotřebení a tlaku.
Instalace a opravy
Díky jednoduchému designu a ploché desce lze přírubu FF snadno instalovat, nastavovat a opravovat. V případě potřeby opravy lze přírubu snadno odstranit a znovu nainstalovat.
Typ ploché čelní příruby
Svařte příruby krku
Jejich charakteristickým znakem je vyčnívající krk. Příruby s dlouhými přivařovacími hrdly mají stejnou tloušťku jako trubka a jsou ideální pro náročné provozní podmínky, jako je vysoký tlak.
Závitové příruby
Používají se pouze pro speciální aplikace. Zejména můžete rychle sestavit závitovou přírubu bez svařování. Jak název napovídá, jsou kompatibilní s trubkami, které mají vnější závity. Na rozdíl od přírub s přivařovacím hrdlem nejsou závitové příruby tou správnou volbou tam, kde dochází k vysokému tlaku, vysoké teplotě a namáhání v ohybu.
Kloubové příruby
Jedná se o typ násuvných přírub, ale používají se s koncovými fitinky. Jsou ideální pro systémy, které procházejí pravidelnou kontrolou a údržbou.
Kloubové příruby prstencového typu
Tyto příruby vydrží vysoký tlak a vysoké teploty. Mají drážku, kterou lze snadno stlačit na spojovací, nasouvací nebo přivařovací příruby. Pomáhají předcházet únikům v potrubí pod vysokým tlakem.
Příruby ústí
Tyto příruby umožňují přístup k vedení dávkovacích kapalin nebo plynů. Instalují se společně s clonami nebo průtokovými tryskami.

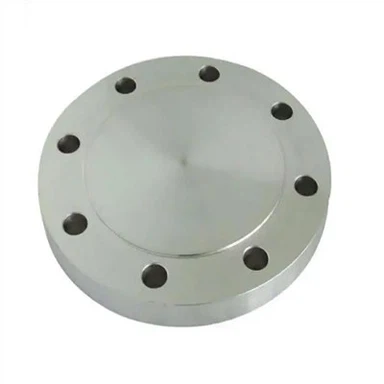

Slepé potrubní příruby
Slepé příruby nemají vrtání a používají se k utěsnění potrubních systémů nebo nádob. Slepá příruba musí odolat vysokému namáhání vnitřním tlakem. Jsou vhodné pro systémy, které vyžadují pravidelnou kontrolu.
Rozdíl mezi zvýšeným čelem a plochým čelem
Protože příruba se zvýšeným čelem dosahuje utěsnění skrz zvýšenou část, při utahování šroubů podléhá stlačení pouze zvýšená část. Ve srovnání s přírubou Flat Face je kompresní síla větší, což má za následek lepší těsnicí výkon. Proto jsou příruby Raised Face vhodné pro vysokotlaká a vysokoteplotní prostředí, ale vyžadují silnější šrouby.
Větší tlak vyžaduje větší vnější průměr, tloušťku příruby a větší středovou vzdálenost přírubových otvorů. Také počet a velikost šroubů musí být větší.
Protože příruba Raised Face prochází během těsnění větší deformací ve srovnání s přírubou Flat Face, je vystavena vyššímu namáhání. Proto je třeba opatrnosti u materiálů náchylných k rozbití při namáhání, jako je plast, GRP, šedá litina atd. Ve vysokotlakém prostředí je vhodné se těmto materiálům vyhnout a zvolit materiály jako tvárná litina, uhlíková ocel, nerez ocel, která snese vyšší namáhání.
Naproti tomu příruba Flat Face dosahuje utěsnění přes celé čelo příruby, což má za následek minimální deformaci. Kvůli nižší kompresi mezi dvěma čely přírub nemohou příruby Flat Face zvládnout vysoký tlak nebo vysokou teplotu.
Kvůli menší deformaci u přírub s plochým čelem jsou požadavky na pevnost materiálu příruby nižší a požadavky na pevnost šroubů jsou také nižší než u přírub se zvýšeným čelem. Flat Face příruby se běžně používají v amerických standardních přírubách.
Hlavní oblasti, kde se Flat Face Flange uplatňuje v praxi, jsou v systémech, které vyžadují spojení, která jsou extrémně těsná a nepropustná. V určitých aplikacích je plochá příruba široce používána kromě ropovodů a plynovodů: v chemickém zpracovatelském závodě, úpravně vody atd. Verze [Flat Face Blind Flange] zachovává integritu systému a zcela zabraňuje jakémukoli úniku i při vysokém tlaku .
Mají významné místo v HVAC pro spolehlivost připojení a utěsnění netěsností potrubí. Jeho robustní konstrukce zajišťuje odolnost a spolehlivost. Přírubové spojení se zvýšeným spojem čela k plochému čelu je velmi ceněno pro vysoce flexibilní spojování přírub různého typu, díky čemuž je ideální pro složité potrubní systémy.
Flat Face Flange je navržena tak, aby nabízela těsné spojení v rámci vysokotlakého systému. Díky silnému mechanismu je nakonec odolný; proto je vhodný pro použití na intenzivních pracovištích. Příruby s plochým čelem Výrobci mají nejširší sortiment přírub s plochým čelem s přizpůsobitelnými variantami přírub s plochým čelem pro konkrétní průmyslové aplikace.
Naše ploché příruby byly vyrobeny ze silných materiálů odolných proti korozi, které vám mohou sloužit po dlouhou dobu. Flat Face Blind Flange je ve skutečnosti známá svou schopností úplně uzavřít potrubí, takže je ideální pro širokou škálu průmyslových aplikací.
Technické specifikace
Ty se dodávají ve velikostech 1/2 palce až 48 palců, podle požadavků na velikost potrubí. Jejich kompenzační schopnost vůči různým tlakům až 1500 PSI a teplotám v rozmezí -20 stupňů až 400 stupňů je pozoruhodně vysoká. Flat Face Flange jsou správně navrženy a navrženy tak, aby vyhovovaly několika specifikacím systému; nejběžnější je příruba s plochým čelem a další související připojení příruby s plochým čelem, které je určeno k maximalizaci výkonu použití za různých provozních podmínek prostředí.
Standardy a soulad
Všechny příruby vyrábíme v souladu s mezinárodními standardy, mezi které patří ASTM, ASME a ISO 9001. Jako přední výrobce přírub jsou kusy, které nabízíme, testovány tak, aby splňovaly a dokonce překračovaly stanovené normy, čímž našim zákazníkům poskytujeme důvěru v termíny bezpečnosti, spolehlivosti a výkonu.
Návod k použití
Provádějte pravidelné kontrolní aplikace, čistěte je a pečlivě kontrolujte, abyste zajistili dlouhou a řádnou bezporuchovou službu. Instalujte podle návrhu [Flat Face Flange Manufacturers], abyste se vyhnuli základním problémům, např. nesprávnému umístění, které by mohlo do značné míry ovlivnit výkon.
Plochá příruba Instalační proces krok za krokem
Čištění povrchu potrubí
Před zahájením montáže plochých čelních přírub je důležité řádně připravit povrch potrubí. To zahrnuje důkladné čištění povrchu potrubí, aby se odstranily veškeré nečistoty, zbytky, rez nebo starý materiál těsnění, který by mohl být přítomen. K tomuto účelu může být efektivní použití drátěného kartáče nebo čističe potrubí. Cílem je zajistit, aby byl povrch hladký a bez nečistot, které by mohly narušit schopnost příruby tvořit bezpečné a spolehlivé těsnění.
Kontrola příruby, zda není poškozená
Jakmile je povrch trubky čistý, dalším krokem je kontrola samotné příruby. Zkontrolujte, zda nejeví známky poškození, jako jsou praskliny, promáčkliny nebo deformace, protože i drobné nedokonalosti mohou narušit integritu těsnění. Před pokračováním v instalaci je nezbytné odstranit jakékoli poškození. Pokud se zdá, že příruba je narušená, je vhodné ji vyměnit za novou, aby se předešlo potenciálním netěsnostem nebo poruchám v systému. Zajištění, že příruba je v dobrém stavu, pomůže udržet spolehlivost potrubního systému.
Středění těsnění
Po kontrole příruby je dalším krokem umístění těsnění mezi trubku a přírubu. Je třeba dbát na správné vystředění těsnění a zajistit, aby pokrývalo celou oblast mezi oběma čely přírub bez jakéhokoli přesahu. Dobře vycentrované těsnění je klíčové pro vytvoření rovnoměrného rozložení tlaku při utahování šroubů, čímž se zvyšuje účinnost těsnění. Nesprávné vyrovnání může vést k mezerám nebo nerovnoměrnému tlaku, což může mít za následek netěsnosti nebo selhání systému.
Odpovídající otvory pro šrouby na obou površích
S těsněním na místě musí být příruba vyrovnána s trubkou tak, aby otvory pro šrouby na obou plochách dokonale lícovaly. Toto vyrovnání lze usnadnit pomocí nástroje pro vyrovnání přírub, který zajistí, že příruba sedí správně na trubce bez jakéhokoli zešikmení. Správné vyrovnání je životně důležité, protože jakékoli nesprávné vyrovnání může způsobit potíže při vkládání šroubů a může ovlivnit rozložení tlaku, což může narušit integritu těsnění.
Přišroubování příruby k potrubí
Vkládání a ruční utahování šroubů
Jakmile jsou příruba a těsnění správně vyrovnány, můžete přistoupit k vkládání šroubů do odpovídajících otvorů pro šrouby. Zpočátku by měly být šrouby utaženy rukou, aby se příruba udržela na místě a zajistilo se, že těsnění zůstane vycentrované. Toto předběžné ruční utažení pomáhá udržovat vyrovnání a rovnoměrně zajišťuje přírubu k trubce. Ruční utahování také umožňuje konečnou kontrolu, abyste se ujistili, že je vše správně umístěno před použitím plného točivého momentu na šrouby.
Použití momentového klíče pro rovnoměrné utažení
Po ručním utažení šroubů je dalším krokem použití momentového klíče k dosažení rovnoměrného utažení. Momentový klíč by měl být nastaven podle specifikací výrobce nebo průmyslových norem pro konkrétní typ přírubového a potrubního systému. Je důležité utahovat šrouby ve hvězdicovém nebo křížovém vzoru, aby se tlak rozložil rovnoměrně po přírubě. Tato metoda pomáhá předcházet jakémukoli zkroucení nebo zmáčknutí, které by mohlo narušit polohu těsnění. Správné použití momentového klíče zajišťuje bezpečné utěsnění a zachovává strukturální integritu přírubového spoje.
Naše továrna
Společnost Shandong Daye Pipes Co., Ltd. byla založena v roce 2006 jako profesionální společnost s kombinovaným servisem pokrývajícím obchod a zpracování svitků, plechů, tyčí atd. z nerezové oceli s podporou připravených zásob, aby byly splněny požadavky na rychlou přepravu. S letitým růstem jsme dosáhla strategické spolupráce s mnoha závody na nerezovou ocel, včetně TISCO, BAOSTEEL, POSCO (ZPSS) a dalších prvotřídních.
FAQ
Otázka: Co je to plochá příruba?
A: Plochá čelní příruba je součást používaná v potrubních systémech, vyznačující se hladkým, rovinným těsnícím povrchem. Je navržen pro připojení potrubí, ventilů nebo jiných tvarovek dodržením standardních rozměrů a specifikací, které zajišťují kompatibilitu v různých průmyslových odvětvích.
Otázka: Jaké jsou klíčové součásti ploché příruby?
Odpověď: Mezi primární součásti patří tělo příruby, šrouby, matice a těsnění. Tělo příruby poskytuje spojovací bod, šrouby a matice zajišťují spoj a těsnění utěsňuje rozhraní, aby se zabránilo úniku.
Otázka: Jak těsní příruba s plochým čelem?
Odpověď: K utěsnění dochází, když je těsnění umístěné mezi dosedacími plochami stlačeno pod tlakem utažených šroubů a matic, čímž se vytvoří bariéra proti kapalinám nebo plynům.
Otázka: Jaké jsou hlavní typy plochých čelních přírub?
Odpověď: Mezi běžné typy patří navlékací, přivařovací, hrdlové, přeplátované a slepé příruby, z nichž každý je přizpůsoben specifickým aplikacím na základě tlaku, teploty a kompatibility materiálu.
Otázka: Proč používat přírubu s plochým čelem oproti jiným typům?
Odpověď: Příruby s plochým čelem jsou zvoleny pro jejich jednoduchost v designu, všestrannost a snadné použití, zejména v nízkotlakých aplikacích, kde stačí jednoduché těsnění.
Otázka: Které normy upravují návrh plochých čelních přírub?
Odpověď: ANSI/ASME B16.5, EN 1092-1 a DIN 2692 patří mezi klíčové normy, které určují rozměry, jmenovité hodnoty a materiály používané pro ploché čelní příruby.
Otázka: Mohou být ploché příruby použity ve vysokotlakých systémech?
Odpověď: Zatímco dokážou zvládnout mírné tlaky, vysokotlaké systémy obvykle vyžadují zvýšené čelní příruby nebo příruby s prstencovým spojem pro lepší těsnicí schopnosti.
Otázka: Z jakých materiálů jsou vyrobeny ploché příruby?
Odpověď: Mohou být vyrobeny z různých materiálů včetně uhlíkové oceli, nerezové oceli, legované oceli a různých kovů, aby vyhovovaly různým prostředím a aplikacím.
Otázka: Jak příruby s plochým čelem zvládají změny teploty?
A: Jejich výkon je ovlivněn teplotou; materiály jako nerezová ocel jsou preferovány ve vysokoteplotních aplikacích pro lepší tepelnou stabilitu a trvanlivost.
Otázka: Jaké jsou rozměry a jmenovité hodnoty plochých čelních přírub?
A: Rozměry a jmenovité hodnoty se značně liší, počínaje jmenovitými velikostmi otvoru ½ palce až několik stop, s jmenovitými tlaky od třídy 150 do třídy 1500 podle norem ANSI/ASME.
Otázka: Jak je plochá čelní příruba připojena k potrubí?
Odpověď: Typicky je příruba buď navařena na konec trubky nebo přes ni nasunuta (nasunuta), v závislosti na požadavcích na konstrukci a aplikaci.
Otázka: Jsou ploché příruby vhodné pro korozivní prostředí?
A: Vhodnost závisí na materiálu; nerezové oceli a slitiny jsou vhodnější v korozivních podmínkách kvůli jejich zvýšené odolnosti.
Otázka: Jaká údržba je vyžadována pro ploché čelní příruby?
Odpověď: Pravidelná kontrola opotřebení, čištění těsnicích ploch a kontrola utažení šroubů jsou zásadní pro zachování integrity a výkonu.
Otázka: Jak se kontroluje kvalita plochých čelních přírub?
Odpověď: Vizuální kontrola, kontrola rozměrů, testování magnetických částic a ultrazvukové testování jsou běžné metody, které zajistí, že příruba splňuje stanovené normy.
Otázka: Mohou být ploché příruby přizpůsobeny?
Odpověď: Ano, výrobci často přizpůsobují příruby podle požadavků zákazníka, pokud jde o velikost, materiál a povrchovou úpravu, aby lépe vyhovovaly potřebám konkrétní aplikace.
Otázka: Jak se testují ploché příruby před instalací?
Odpověď: Procházejí hydrostatickým nebo pneumatickým testováním k ověření integrity tlaku a mohou být podrobeny dalším testům, jako je kontrola průniku barviv.
Otázka: Jaká jsou omezení plochých čelních přírub?
Odpověď: Mezi jejich omezení patří možnosti nižšího tlaku ve srovnání s přírubami s vyvýšeným čelem a možnost vyšší míry netěsnosti v náročných aplikacích.
Otázka: Kde se obvykle používají ploché příruby?
Odpověď: Běžně se vyskytují v průmyslových odvětvích, jako je petrochemie, úprava vody, HVAC a všeobecná výroba, kde jsou vyžadována základní, ale spolehlivá spojení.
Otázka: Jaké jsou nejlepší postupy pro instalaci plochých přírub?
Odpověď: Správné vyrovnání, přesný utahovací moment šroubů a pečlivá příprava těsnícího povrchu jsou zásadní pro zajištění úspěšného a nepropustného spojení.
Otázka: Jak se ploché čelní příruby skladují a přepravují?
Odpověď: Měly by být skladovány v suchu mimo dosah korozivních činidel, chráněny před poškozením během přepravy, aby byla zachována integrita těsnícího povrchu.
